보일러 종류와 안전 공부자료 2편

제2편: 보일러 주요 구성품 26종 및 11대 핵심 안전장치

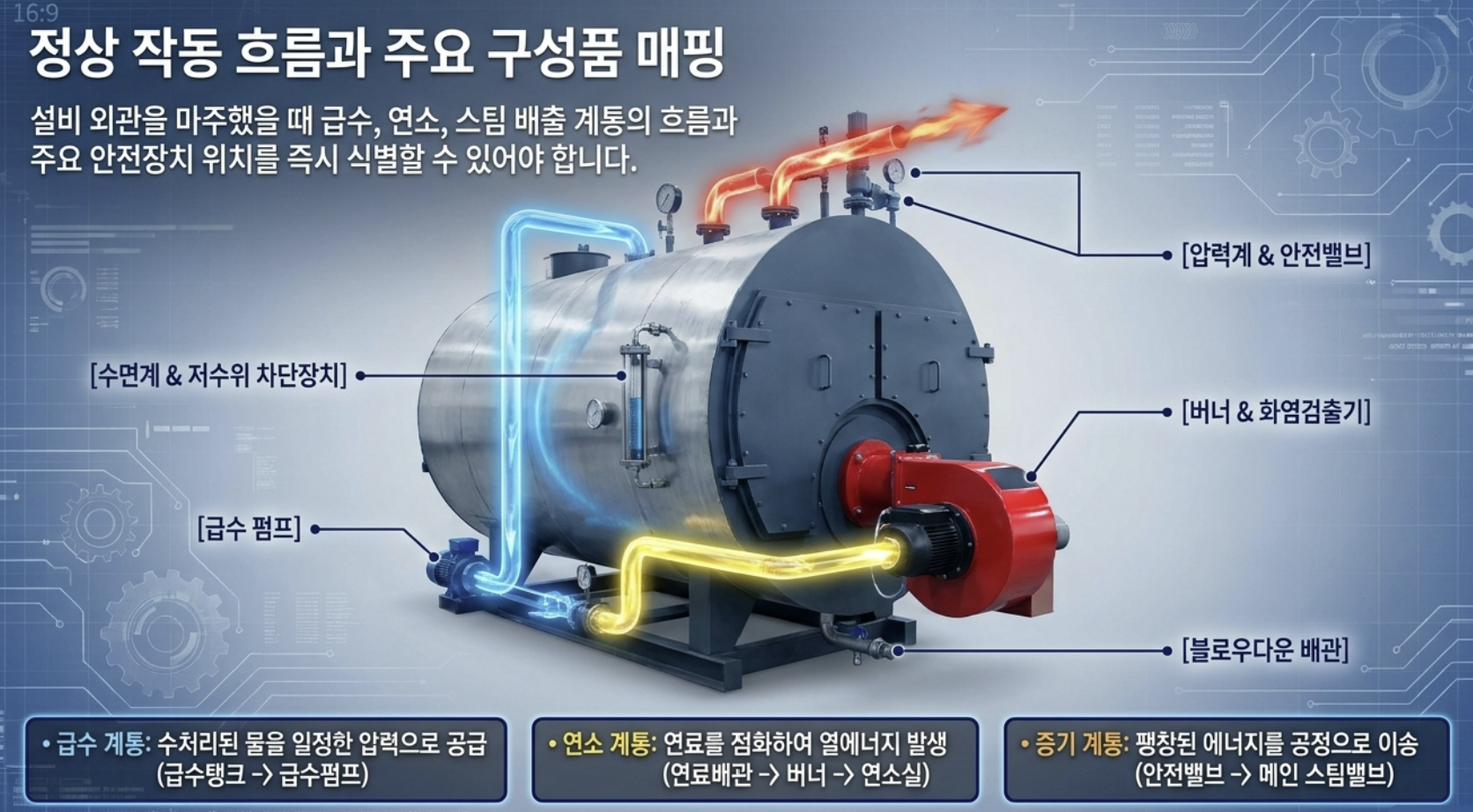

1. 보일러 주요 구성품 26종 상세 분석

구성품	정상 상태 (Normal)	이상 상태 및 고장 징후	결함 방치 시 사고 발생 메커니즘
보일러 본체	외관 변형, 크랙, 용접선 누설, 부식 없음	동체 부풀음(Bulging), 핀홀 누설, 국부 변색	응력 집중 부위 균열 진전 - 피로 파괴로 인한 대형 폭발
버너	노즐 막힘 없음, 불꽃 형상이 균일하고 안정적	노즐 팁 마모, 공기비 불량으로 황색/적색 화염	불완전연소 가스 축적 - 미연소 가스 재착화 시 노내폭발
연소실	내화벽돌/내화재 탈락·균열 없음, 그을음 없음	내화재 탈락 노출, 노벽 과열, 심한 카본 축적	단열 파괴로 동체 철판 직접 가열 - 철판 강도 저하 및 노통 압괴
급수펌프	적정 토출압 형성, 이상 진동·소음·패킹 누수 없음	임펠러 마모로 압력 저하, 기포 발생(캐비테이션)	급수 공급 중단 - 관수 고갈 - 보일러 캔체 공소(空燒) 및 과열 파열
급수탱크	수위 자동 제어 정상, 내부 이물질 및 침전물 없음	볼탑 고착으로 오버플로우 또는 단수, 바닥 녹물	펌프 흡입구 막힘/에어 유입 - 보일러 급수 차단 사고
연수기	경도 0ppm(완전 연수) 유지, 재생 사이클 정상	재생 불량, 이온교환수지 파쇄/유출, 경도 누출	칼슘·마그네슘 스케일 부착 - 전열 저하 및 튜브 과열 파열(Burn-out)
탈기기	용존산소($O_2$) 및 용존이산화탄소($CO_2$) 제거 정상	온도 저하, 통기관 막힘, 수중 탈기 불량	용존산소에 의한 점식(Pitting) 발생 - 전열관 핀홀 파열
증기드럼	기수분리기 정상 작동으로 양질의 건포화증기 송출	내부 배플판 파손, 캐리오버(Carry-over) 발생	스팀관으로 다량의 관수 유출 - 증기배관 내 극심한 수격작용(Water Hammer)
수위계	유리관 투명, 상·하부 콕 누설 없음, 수위 명확	유리관 백화·파손, 연결 통로 슬러지 막힘(가수위)	실제 저수위 상태를 정상으로 오인 - 저수위 연소 차단 실패로 폭발
압력계	영점 정확, 사이폰관 응축수 충진, 지침 떨림 없음	지침 고착, 영점 이탈, 사이폰관 막힘·동파	실제 과압 상태 미인지 - 안전밸브 작동 압력 초과 시 파열 폭발
압력제한스위치	설정 압력 도달 시 버너 정확히 차단	접점 융착, 벨로즈 파손, 압력 도압관 막힘	증기 과압 발생 시 버너 연속 연소 - 안전밸브 미작동 시 폭발
안전밸브	분출 압력 정확, 레버 수동작동 가능, 시트 누설 없음	밸브 시트 고착(녹), 스프링 피로 파손, 배출관 막힘	한계 압력 도달 시 잉여 증기 방출 실패 - 동체 내압 상승으로 파열
화염검출기	수광창 청결, 실화 시 3초 이내 연료 즉시 차단	렌즈 그을음 오염, 광전관 노화, 오신호 출력	불꽃 꺼짐(Flame-out) 후에도 연료 계속 분사 - 고온실 내 가스 폭발
연료차단밸브	차단 신호 시 즉각 밀폐(누설 없음), 복귀 스프링 정상	솔레노이드 코일 소손, 이물질 끼임으로 시트 누설	정지 중에도 노내로 연료 침투 - 다음 점화 시 대형 노내폭발
저수위 연소차단장치	최저수위 도달 시 버너 즉각 정지 및 경보 발령	전극봉 스케일 단락, 플로트 고착으로 연속 감지	저수위 상태에서 버너 계속 연소 - 캔체 적열 후 급수 유입 시 급격 폭발
제어반	내부 먼지 없음, 릴레이/전자접촉기 접점 정상	접점 마모·아크 튐, 안전 인터록 임의 바이패스	보호 인터록 해제로 인한 과압·공소 연소 등 제어 불능 사고
송풍기	회전 날개 밸런스 유지, 벨트 장력 적정, 방호망 완비	임펠러 오염·진동, 벨트 슬립, 흡입망 막힘	연소용 공기 공급 부족 - 심각한 불완전연소 및 일산화탄소(CO) 체류
연도와 굴뚝	배기 드래프트 적정, 단열재 완벽, 연결 플랜지 기밀	연도 부식 구멍, 댐퍼 고착, 연결부 가스 누출	유독 배기가스 및 일산화탄소 기계실 내부 유출 - 관리자 중독 질식
절탄기	배기가스 폐열 회수 정상, 튜브 누수 없음	튜브 외벽 저온부식(황산 부식), 튜브 핀 막힘	튜브 파손으로 인한 급수 유출 및 배기 저항 급증 - 통풍 불량
응축수 회수탱크	고온수 회수 정상, 오버플로우·벤트관 개방 유지	벤트관 막힘, 증기 트랩 누설로 탱크 내 비등	비통기 탱크 밀폐 시 과압 파열, 고온 응축수 플래시로 인한 비산 화상
스팀헤더	분배 밸브 개폐 원활, 하부 드레인 트랩 배출 정상	드레인 배관 막힘, 하부 응축수 잔류(워터포켓)	헤더 내 응축수 적체 상태에서 메인 밸브 급개방 시 대형 수격 파손
감압밸브	2차측 압력 균일 유지, 다이어프램 손상 없음	다이어프램 파손, 스트레이너 막힘, 밸브 시트 마모	감압 실패로 1차측 고압 증기 직통 유입 - 후단 저압 사용처 파열
스팀트랩	증기는 차단하고 응축수만 신속 배출(타입별 주기성)	트랩 밸브 열림 고착(증기 누출) 또는 닫힘 고착(응축수 체류)	응축수 배출 지연 - 배관 내 수격작용 발생 및 가열 설비 열효율 급락

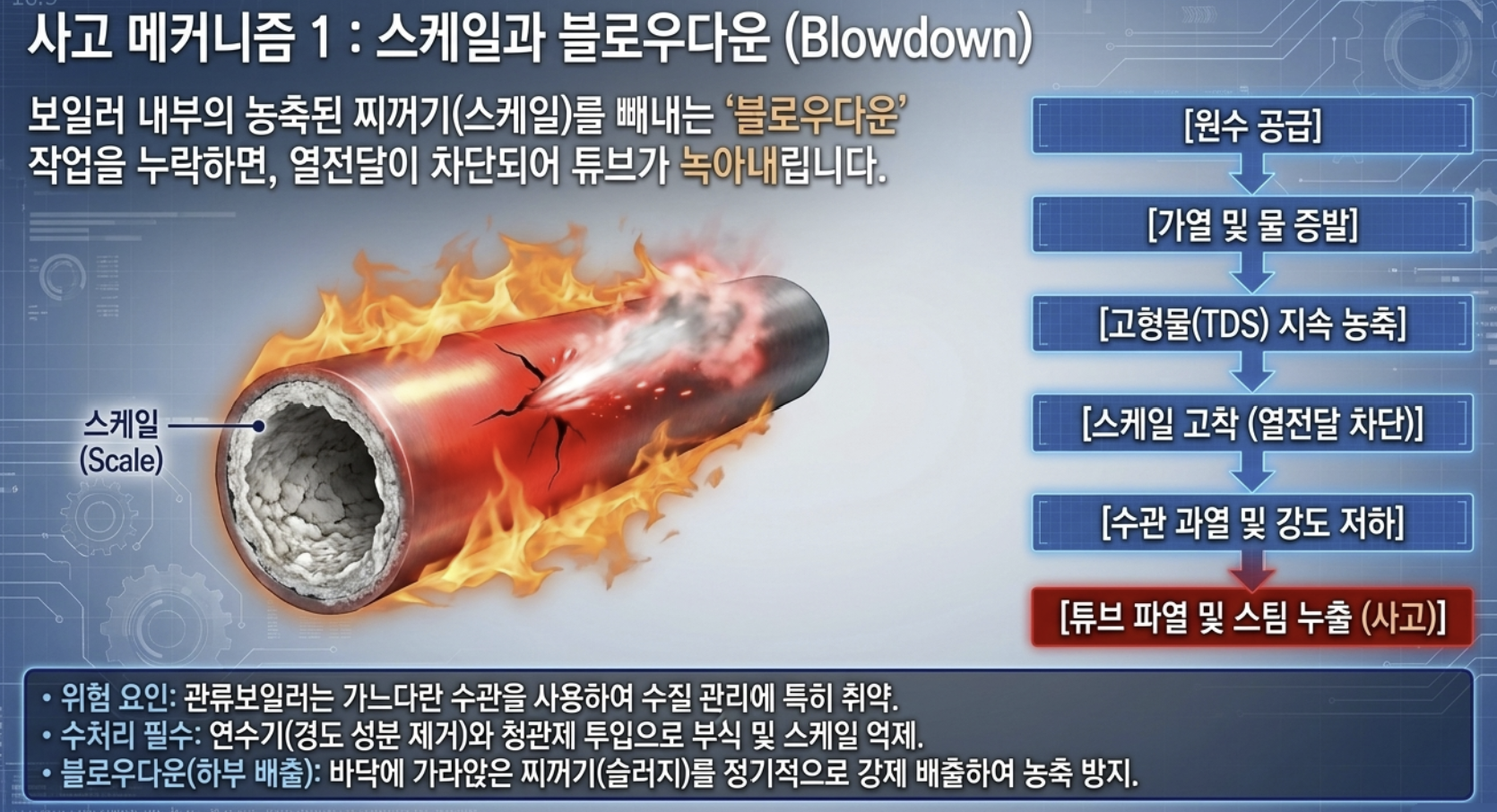

블로다운 밸브	2중 밸브(급개형+점개형) 구조 유지, 기밀 완벽	시트 침식(Wire drawing), 배출관 고착, 누설	밸브 차단 불량으로 보일러수 손실, 슬러지 미배출로 전열관 농축 스케일 가속
신축이음 및 지지대	열팽창 변위 흡수 정상, 행거/서포트 이탈 없음	벨로즈 파손, 앵커 볼트 풀림, 지지대 변형	배관 열팽창 구속으로 밸브·플랜지 연결부 파단 및 고온 증기 누출
전열히터(전기식)	시스(외피) 부식 없음, 절연저항계 측정 양호	히터 표면 탄화·스케일 부착, 외피 파열, 누전	절연 파괴에 의한 외함 감전 사고 및 전열선 단락에 의한 분전반 화재



2. 11대 핵심 안전장치 심층 점검 기준

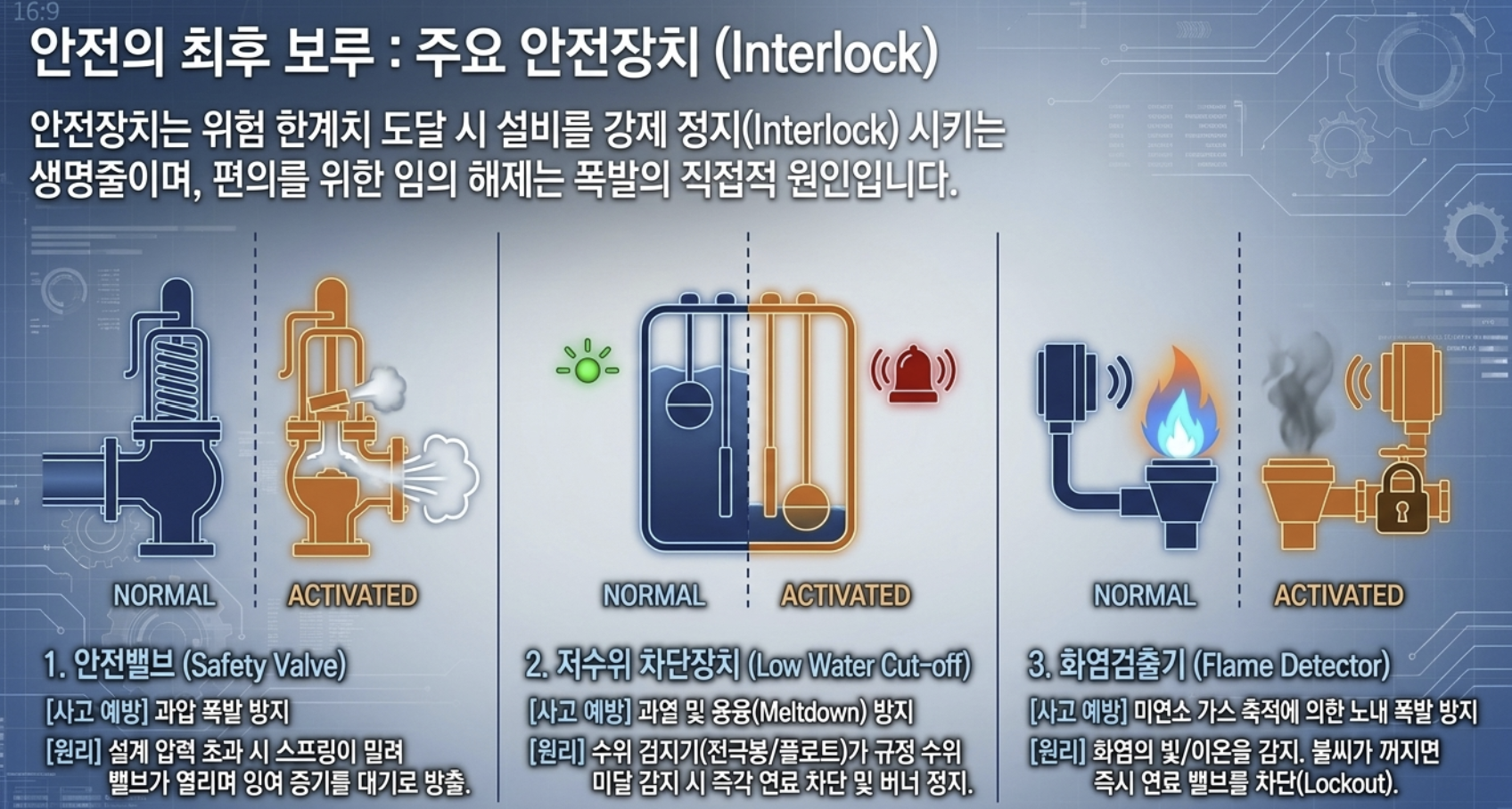

[안전장치 1] 안전밸브 (Safety Valve)

• 방지 사고: 보일러 내부 압력이 최고사용압력을 초과할 때 증기를 대기로 방출하여 보일러 파열·폭발 방지
• 장치 부재·고장 시 사고: 제어계통 고장으로 연속 가열 시 동체 한계 압력 도달 $\rightarrow$ 물리적 대폭발(BLEVE 유사 현상 및 건물 붕괴)
• 현장 정상 작동 확인법:
  • 설정 압력 도달 시 자동 분출 확인(검사 시).
  • 최고사용압력의 75% 이상 압력이 형성된 상태에서 수동 레버(시험레버)를 살짝 들어 올려 증기 분출 후 즉시 재안착(누설 차단) 여부 확인.
• 임의 시험 금지 사항:
  • 배출 압력이 전혀 형성되지 않은 무압 상태에서 레버를 억지로 제쳐서 시트를 긁는 행위.
  • 스프링 조정 볼트를 임의로 렌치로 조이거나 푸는 행위(절대 금지).
• 전문업체(공인기관) 시험 항목: 안전밸브 분출 압력 및 분출 정지 압력 테스트벤치 시험, 누설 기밀 시험.
• 무력화 흔적 식별법:
  • 안전밸브 레버를 철사나 와이어로 묶어 작동하지 못하게 결속한 행위.
  • 밸브 시트 누설을 막으려고 토출구에 플러그(메꾸라)를 체결한 행위.
  • 안전밸브 전단에 임의의 볼밸브/게이트밸브를 설치하고 잠가 둔 행위.

[안전장치 2] 압력제한장치 (Pressure Limit Switch)

• 방지 사고: 최고사용압력 도달 전에 버너 연소를 사전에 정지시켜 과압 형성 방지
• 장치 부재·고장 시 사고: 보일러 스팀 압력이 지속적으로 상승하여 안전밸브가 빈번하게 작동하거나, 안전밸브 고장과 중첩 시 폭발로 직결.
• 현장 정상 작동 확인법: 압력제한스위치 2개(상용 압력조절기 + 고압 과압제한기) 중 고압제한기의 차단 압력을 확인하고, 상승 시 설정 압력에서 정확히 버너 컨트롤러가 락아웃(Lock-out)되는지 모니터링.
• 임의 시험 금지 사항: 보일러 최고사용압력을 넘어서는 압력 영역으로 압력 레인지 다이얼을 임의로 상향 조작하는 행위.
• 전문업체 시험 항목: 기준 압력계 대비 마이크로스위치 접점 작동 정밀도 시험.
• 무력화 흔적 식별법: 제어반 내부 단자대에서 압력스위치 접점 배선을 점퍼선(Jumper)으로 쇼트(단락)시켜 연소가 멈추지 않게 개조한 흔적.

[안전장치 3] 저수위 차단장치 (Low Water Cut-Off)

• 방지 사고: 캔체 내부 수위가 위험 수위 이하로 낮아질 때 버너를 강제 소화하여 보일러 공소(빈 가열) 및 튜브 적열 파열 방지
• 장치 부재·고장 시 사고: 냉각 작용 상실로 보일러 강판이 벌겋게 달아오르고(적열), 약해진 강판이 증기압을 이기지 못해 파열되거나, 이 상태에서 차가운 급수가 들어가면 급격한 폭발 발생.
• 현장 정상 작동 확인법: 수위계 하부 블로다운 밸브를 열어 수위를 강제로 드레인시킬 때, 경보(부저)가 울리며 버너가 즉각 소화되는지 실연 테스트.
• 임의 시험 금지 사항: 보일러 연소 중 장시간 급수밸브를 잠그고 수위가 바닥날 때까지 방치하여 태워보는 행위.
• 전문업체 시험 항목: 전극봉 홀더 절연저항 측정, 플로트 챔버 내부 스케일 분해 청소 후 가동 시험.
• 무력화 흔적 식별법: 전극봉 홀더 단자대를 전선으로 직결 단락, 플로트실 하부 드레인을 장기간 하지 않아 슬러지로 플로트가 상부에 고착된 상태.

[안전장치 4] 화염검출기 (Flame Detector / 포토아이 / 플레임 로드)

• 방지 사고: 연소 중 불꽃이 꺼지거나(실화) 점화되지 않았을 때 연료 분사를 즉각 멈추어 연소실 내 미연소 가스 축적 및 노내폭발 방지
• 장치 부재·고장 시 사고: 불꽃 없이 노내로 분사된 가스/기름이 고온의 내화벽돌 열기에 의해 기화된 상태에서 재점화 스파크 발생 시 순간 폭발로 연소실 도어 및 연도 파열.
• 현장 정상 작동 확인법: 연소 중 화염검출기 센서를 본체에서 살짝 뽑아 빛을 차단(수광창 차폐)했을 때 3~4초 이내에 버너가 긴급 차단(연료 밸브 닫힘 및 경보)되는지 확인.
• 임의 시험 금지 사항: 센서를 뽑아 외부 형광등 불빛을 비춘 채로 노내 가스를 계속 분사시키는 행위.
• 전문업체 시험 항목: 화염 신호 미세전류(µA) 측정 및 응답속도 정밀 검사.
• 무력화 흔적 식별법: 화염검출기를 탈거하여 외부 광원(작업등 등)을 향하게 고정해 두거나 제어선 신호 조작.

[안전장치 5] 연료 긴급차단장치 (Fuel Emergency Shut-off Valve)

• 방지 사고: 정전, 과압, 이상 저수위, 화재 발생 등 긴급 상황 시 연료 공급 라인을 차단하여 화재 확산 및 폭발 방지
• 장치 부재·고장 시 사고: 비상 정지 상태임에도 밸브 누설로 연료가 노내로 누출되어 2차 대형 화재 또는 다음 점화 시 폭발.
• 현장 정상 작동 확인법: 제어반 또는 보일러실 입구 비상스위치를 눌렀을 때 차단밸브가 '쿵' 소리와 함께 스프링 힘으로 즉각 닫히는지 확인.
• 임의 시험 금지 사항: 가스 누출 테스트용 안전 차단 밸브를 공구로 강제로 비틀어 열어두는 행위.
• 전문업체 시험 항목: 밸브 시트 기밀도(Seat Leakage) 시험, 밸브 닫힘 응답시간(1초 이내) 측정.
• 무력화 흔적 식별법: 긴급차단밸브 수동 개방 레버를 쐐기나 각목으로 받쳐 물리적으로 닫히지 못하게 고정한 행위.

[안전장치 6] 가스누출감지기 (Gas Leak Detector)

• 방지 사고: 가스 배관, 밸브 플랜지, 버너 트레인에서의 누출 가스를 조기 감지하여 보일러실 공간 폭발 사고 방지
• 장치 부재·고장 시 사고: 누출된 가스가 기계실 상부(LNG) 또는 하부(LPG)에 체류하다가 환풍기 스위치 접점 불꽃이나 버너 점화 시 공간 전체 폭발.
• 현장 정상 작동 확인법: 감지기 외관 파손 없음 확인, 전원 녹색 램프 점등 확인, 점검 모드 스위치 테스트.
• 임의 시험 금지 사항: 센서 헤드에 라이터 생가스를 고농도로 직접 분사하여 센서를 소손·열화시키는 행위.
• 전문업체 시험 항목: 표준 교정용 가스(Span Gas)를 주입하여 설정 농도(통상 LEL의 20~25%)에서의 경보 및 환기팬 연동 작동 테스트.
• 무력화 흔적 식별법: 오경보가 잦다는 이유로 수신반 부저를 테이프로 막거나, 센서 검지부 헤드를 비닐·장갑 등으로 틀어막은 행위.

[안전장치 7] 환기설비 (급기구 및 강제 환기팬)

• 방지 사고: 연소용 산소 결핍에 의한 불완전연소(일산화탄소 생성) 방지 및 누출 가스 희석 배출
• 장치 부재·고장 시 사고: 밀폐 보일러실 내 산소 농도 저하 $\rightarrow$ 버너 불꽃 불안정 및 다량의 $CO$ 방출 $\rightarrow$ 관리자 순찰 중 일산화탄소 중독 사망.
• 현장 정상 작동 확인법: 급기 그릴(자연급기) 개방 상태 확인, 강제 급배기 팬의 정상 회전 및 역회전 여부 점검.
• 임의 시험 금지 사항: 임의로 전원을 차단하고 팬 모터 베어링을 손으로 강제 구동하는 행위.
• 전문업체 시험 항목: 환기 풍량(풍속계 측정) 및 환기 횟수 적정성 계산.
• 무력화 흔적 식별법: 겨울철 한기 유입을 막기 위해 외부 환기 갤러리창을 합판, 스티로폼, 비닐로 밀폐해 둔 행위.

[안전장치 8] 수위계 (Water Level Gauge)

• 방지 사고: 운전자가 보일러 내부의 실제 수위를 시각적으로 확인하여 저수위 및 과수위 사고 방지
• 장치 부재·고장 시 사고: 수위 판단 오류로 인한 캔체 공소 소손 또는 보일러수 증기 배관 유입(캐리오버 및 수격작용).
• 현장 정상 작동 확인법: 수위계 기능시험(드레인 콕 및 기수 코크 개폐 조작) 실시 시 유리관 내 수위가 신속하게 원래 수위로 복귀·진동하는지 확인.
• 임의 시험 금지 사항: 콕 조작 시 고착된 밸브를 렌치 등으로 무리하게 충격을 가해 유리관을 파손시키는 행위.
• 전문업체 시험 항목: 유리관 두께 측정, 내부 증기·수 코크 시트 기밀 시험.
• 무력화 흔적 식별법: 수위계 유리관 청소를 하지 않아 내부 오염으로 수위선이 전혀 보이지 않거나, 상하부 코크 중 하나를 잠가두어 수위가 정지된 상태(가수위).

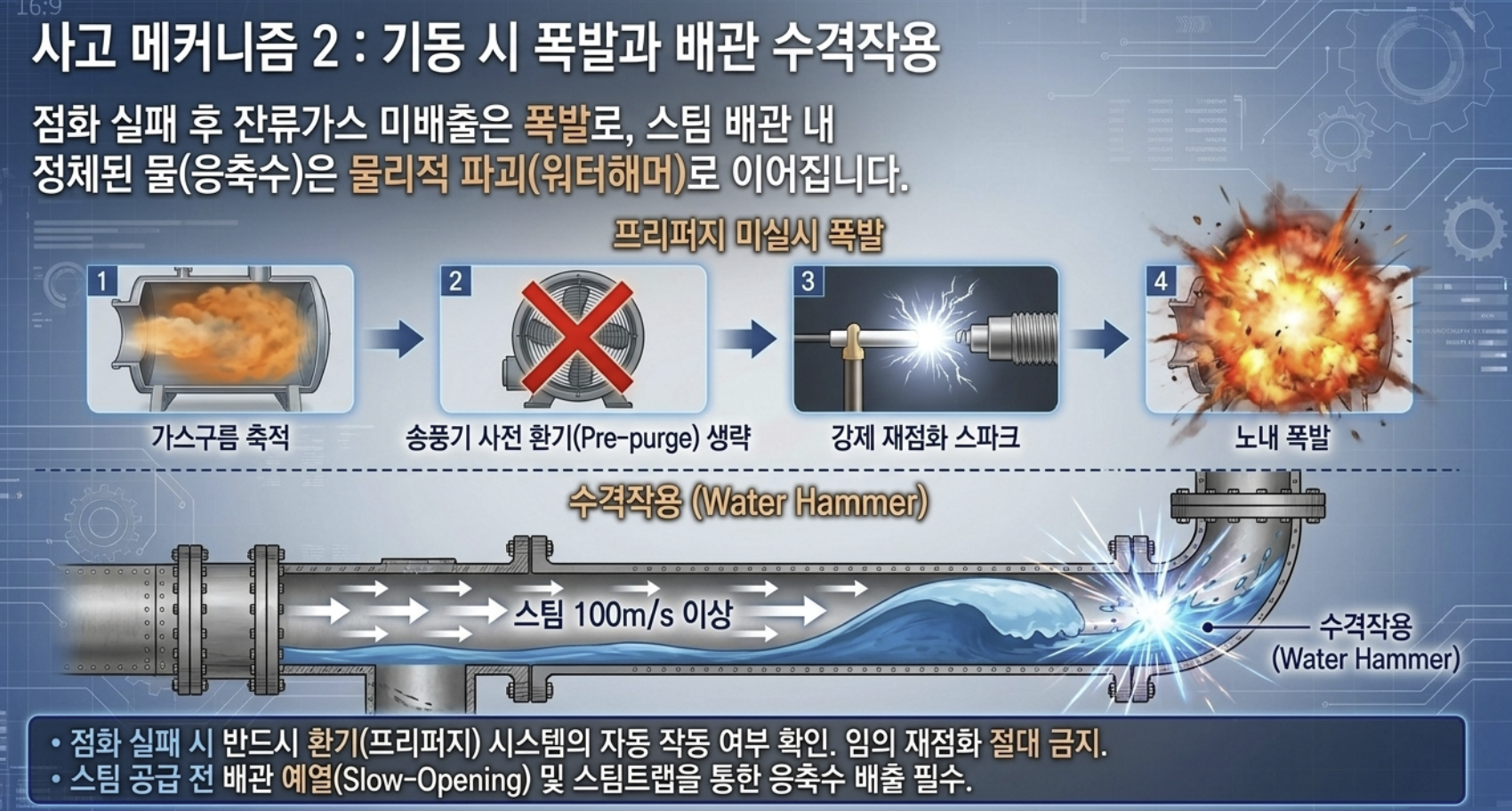

[안전장치 9] 역화방지 및 프리퍼지(Pre-purge) 연소안전제어기

• 방지 사고: 점화 전 연소실 내부에 남아 있는 잔류 가스를 강제 배출하여 점화 시 노내폭발 방지
• 장치 부재·고장 시 사고: 지난 운전 중 누출되었거나 실화된 가스가 노내에 꽉 찬 상태에서 환기 없이 바로 점화 트랜스 방전 $\rightarrow$ 폭탄처럼 폭발.
• 현장 정상 작동 확인법: 버너 가동 시 즉시 점화되지 않고, 송풍기가 설정된 시간(통상 30~60초 이상) 동안 먼저 고속 회전(프리퍼지)한 후 점화 스파크가 튀는지 시퀀스 확인.
• 임의 시험 금지 사항: 시퀀스 제어기를 수동으로 빠르게 회전시켜 프리퍼지 시간을 단축하는 행위.
• 전문업체 시험 항목: 컨트롤러 타이머 세팅 시간 측정 및 풍압 스위치(Air Flow Switch) 연동 차단 시험.
• 무력화 흔적 식별법: 풍압 스위치가 고장 나자 접점을 직결하여 바람이 통하지 않아도 퍼지가 완료된 것으로 속이도록 결선한 흔적.

[안전장치 10] 비상정지장치 (Emergency Stop Button)

• 방지 사고: 배관 파열, 화재, 누출, 이상 굉음 등 비상 상황 발생 시 현장 밖에서 보일러의 모든 동력과 연료를 일괄 즉시 차단
• 장치 부재·고장 시 사고: 비상사태 시 현장 접근이 불가능하여 피해 확산(연속 가스 유입으로 인한 2차 폭발 등).
• 현장 정상 작동 확인법: 보일러실 출입문 외부 또는 안전 구역에 설치된 돌출형 적색 누름 버튼 확인, 주기적 무부하 작동 시험.
• 임의 시험 금지 사항: 보일러가 전 부하 운전 중일 때 공정 협의 없이 비상버튼을 눌러 시스템 트립을 유발하는 행위.
• 전문업체 시험 항목: 전자기 접촉기(MC) 주회로 차단 신뢰성 및 비상정지 신호 유지 여부.
• 무력화 흔적 식별법: 버튼이 눌린 상태로 복귀되지 않거나, 오작동 방지를 핑계로 커버를 자물쇠로 잠가두거나 결선을 해제한 흔적.

[안전장치 11] 접지 및 누전차단장치 (Grounding & ELCB)

• 방지 사고: 펌프 모터, 제어반, 전열히터의 절연 파괴 시 작업자 감전 재해 및 누전 스파크에 의한 화재 방지
• 장치 부재·고장 시 사고: 습기가 많은 보일러실 바닥 환경에서 펌프 외함 또는 보일러 캔체 접촉 시 고압 전류 통전으로 사망.
• 현장 정상 작동 확인법: 누전차단기 전면 테스트 버튼(시험 버튼)을 눌렀을 때 즉시 트립(스위치 떨어짐)되는지 확인.
• 임의 시험 금지 사항: 전원이 인가된 도체부를 직접 접지선에 쇼트시켜 불꽃을 내보는 행위.
• 전문업체 시험 항목: 접지저항 측정기(제3종 접지 기준 등 적정성 확인), 절연저항계(메거)를 이용한 선간·대지간 절연저항 측정.
• 무력화 흔적 식별법: 누전차단기가 자꾸 떨어진다는 이유로 배선용 차단기(MCCB)로 무단 교체하거나, 접지선을 단선시켜 공중에 띄워 둔 행위.
